SERIES 300

SERIES 300

Ramiona z rodziny 300 dostępne są w dwóch wersjach różniących się długością rury. Poza standardowym 9-cio calowym, dostępna jest również wersja 10-cio calowa. SERIA 300 posiada większość cech swych „starszych” braci dzięki czemu odbiorca otrzymuje produkt wykonany z równie wielką precyzją i dbałością o zapewnienie optymalnych warunków pracy. Ramiona posiadają demontowalną główkę co ułatwia wymianę wkładki.
Rura ramienia w modelu 309 wykonana jest z magnezu, natomiast w modelu310 jest wykonana z cieniowanego aluminium. Headshel wykonano z magnezu. Ciężarek przeciwwagi wykonano ze stopu wolframu i podwieszono aby uzyskać optymalne rozłożenie środka ciężkości. Regulacja siły nacisku odbywa się poprzez śrubę imbusową umieszczoną w korpusie przeciwwagi. Dwuczęściowa podstawa umożliwia zarówno regulację wysokości (VTA) jak i poziomego kąta odczytu (HTA).

Podstawowe cechy ramion SERII 300

Wewnętrzna powierzchnia pokryta specjalną masą, która tłumi wszelkie szczątkowe wibracje mogące powstać w samej strukturze ramienia.

Doskonale obrobiona powierzchnia platformy główki wykonanej ze stopu magnezu, zapobiegająca powstawaniu rezonansów w punkcie styku z wkładką.

Wykonana ze stali nierdzewnej oś z osadzonymi na niej 10-mm łożyskami kulkowymi ABEC-1. Całość oparta w masywnym jarzmie i umieszczona na wysokości powierzchni płyty co skutecznie zapobiega kołysaniu dźwięku.

Unikalny montaż poszczególnych elementów zapewniający dużą sztywność, gwarantujący precyzyjne pasowanie łożysk jeszcze przed zmontowaniem całego ramienia.

Oś łożyska pionowego wykonana ze stali nierdzewnej ze zintegrowanym kołnierzem o średnicy 16 mm sprzęgającym ją z jarzmem.

Wykonany z hartowanej stali stojan łożyska pionowego o średnicy 23 mm z zamontowaną parą 17 milimetrowych łożysk kulkowych. Łożyska są szeroko rozstawione by zapobiegać pochylaniu się ramienia.

Winda umożliwiająca precyzyjne opuszczanie/podnoszenie igły z powierzchni płyty. Możliwa jest regulacja zakresu jej działania.

Zapewniająca dużą sztywność, dwuczęściowa podstawa umożliwiająca precyzyjną kontrolę ruchu ramienia.

Przeciwwaga wykonana ze stopu wolframu, podparta w dwóch punktach i wytłumiona. Specjalna konstrukcja o niskiej bezwładności redukuje wpływ niecentrycznie wykonanych płyt na pracę wkładki.

Obrotowe gniazdo wyjściowe umożliwia optymalne wyprowadzenie przewodu sygnałowego. Taka konstrukcja minimalizuje również przenoszenie drgań do subchassis.

Precyzyjnie naniesione poziome linie, umieszczone na rurze ramienia ułatwiają właściwe ustawienie wysokości ramienia.

Specjalny szablon ułatwia optymalne ustawienie poziomego kąta odczytu.

Idealny montaż ramienia w dowolnym gramofonie usprawnia przyrząd dostarczany w komplecie.

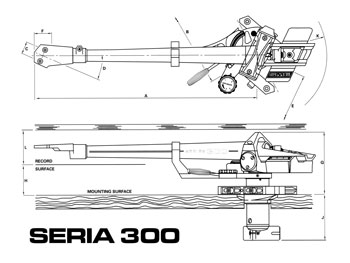

Dane techniczne:

		309	310
	Masa efektywna	9,50	9,70	g
A	odległość pomiędzy osią ramienia a wkładką	232,32	238,50	mm
B	odległość pomiędzy osią ramienia a osią talerza	215,35	222,00	mm
C	rozstaw śrub mocujących wkładkę	12,7	12,7	mm
D	przesunięcie osi wkładki	23,204	22,569	o
E	przesunięcie liniowe	91,54	91,54	o
F	wysięg wkładki	16,98	16,50	mm
G	wysokość ponad powierzchnią montażu	56,4 – 87,9	56,4 – 87,9	mm
H	zakres wysokości powierzchni płyty w stosunku do powierzchni montażowej w którym możliwy jest montaż ramienia	26,4 – 57,9	26,4 – 57,9	mm
J	głębokość poniżej powierzchni montażowej	56,75	56,75	mm
K	luz promieniowy (zakres ruchu) przeciwwagi	73	73	o
L	prześwit pomiędzy pokrywą a powierzchnią płyty przy wkładce o wysokości 17 mm	35	35	mm

Ramię występuje w wersji ze zdejmowaną główką. Istnieje możliwość zakupu ramienia z wykończeniami w kolorze złotym, lub całe złocone ramię (tylko wersja 309).
